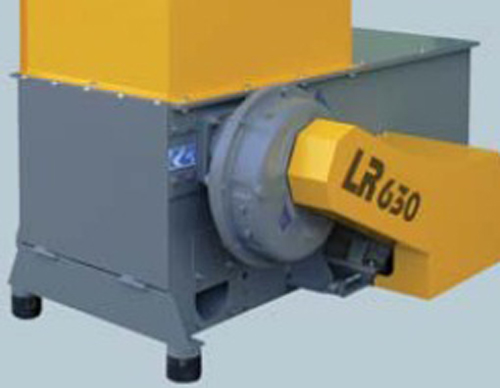

Однороторная дробильная система LR 630
Область применения
LR 630 – это мощная, экономически эффективная однороторная дробилка, идеально применимая в столярных и плотницких мастерских. Подходит для дробления:
- твердого дерева
- ДСП
- МДФ
- картона
- шпона, фанеры в сочетании с древесными отходами
Однородная продукция, получаемая в результате дробления, идеально подходит для регенерации тепла при отоплении зданий, а также для производства древесных брикетов.
|
Описание работы и устройство станка

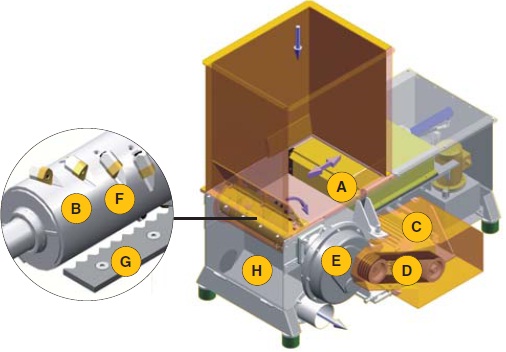

- Во время дробления гидравлический пресс (А) проталкивает отходы в ротор (В), который приводится в действие при помощи электрического привода (С), клинового ремня (D) и прямозубого цилиндрического зубчатого колеса (Е).
- Ротор оснащен реверсивными режущими пластинами (F), которые при столкновении с резцами (G) дробят материал.
- Материал проходит через отверстия отборочного сита (H). Размер фракции определяется размером отверстий сита.
|
 |
Описание основных узлов и механизмов
 |
Корпус станка
- Прочная сварная конструкция
- Высокое качество, гарантированное собственным производством компании UNTA
- Подвод аспирации возможен с обеих сторон
|
 |

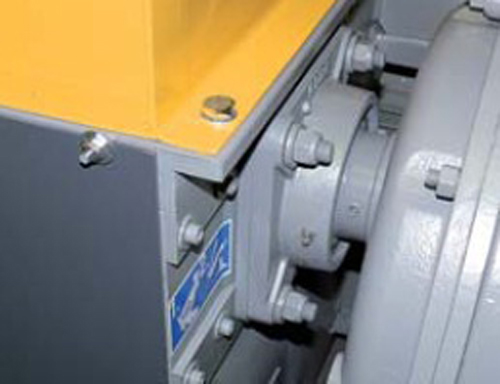

Роторный подшипник
- Подшипник отделен от корпуса станка (переборка)
- Мощная конструкция фланцевых подшипников (используются высококачественные долговечные подшипники)
|
 |

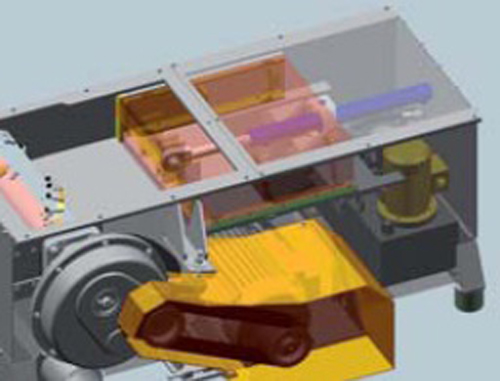

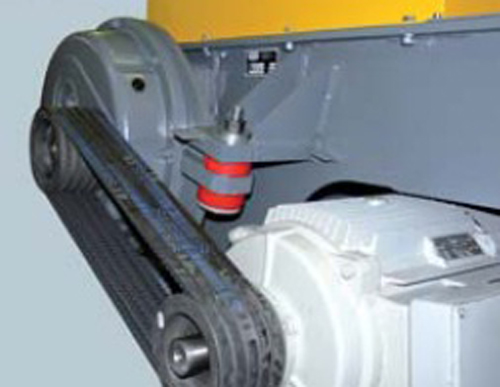

Приводной механизм
- Привод с 5-ти пазовым клиновым ремнем
- Приводной механизм поддерживается траверсой крутящего момента с натяжением посредством эластомеров
- Оптимальное демпфирование ударов и вибрации
- Станок работает равномерно с незначительной вибрацией
|
 |

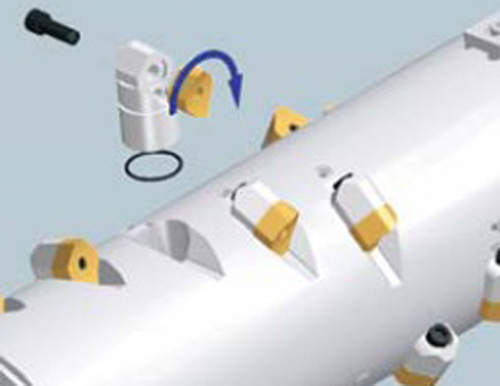

Реверсивные режущие пластины, реверсивный держатель режущих пластин
- Полые вогнутые режущие пластины идеально соответствуют форме реверсивных держателей
- Протяжный разрез, обеспечивающий высокую производительность при незначительном потреблении энергии
- Сменные реверсивные держатели режущих пластин
- Уплотнительное кольцо, защищающее от попадания влаги
|
 |

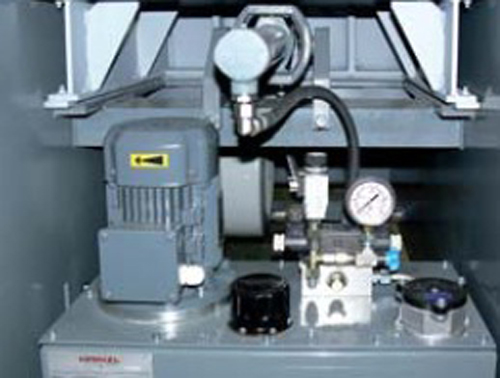

Управление гидравлическим толкающим прессом
- Гидравлический пресс надежно защищен в корпусе станка
- При движении назад используется система дифференцирования, заставляющая пресс двигаться с удвоенной скоростью.
- Гидравлический пресс управляется системой SPC.
|
 |

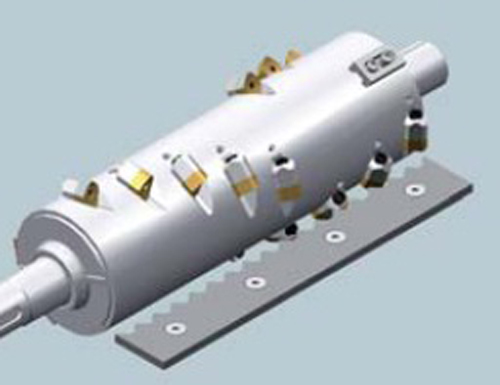

Резцы
- Форма основного резца точно соответствует конфигурации пластины
- Высокая производительность благодаря точному и тугозатянутому зазору
|
 |
Толкатель
- Бесперебойная подача материала гарантирует высокую производительность
- Пластиковые ползуны позиционируют толкатель в зоне дробления и не допускают попадания пыли и грязи
- Система контроля перегрузки толкателя
|
 |

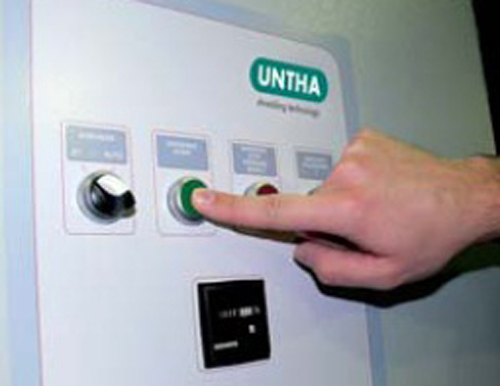

Система управления с автоматическим распознаванием инородных тел
- Система управления Siemens LOGO
- Шкаф управления подсоединен к станку посредством 4-х метрового кабеля
- Стандартное распознавание инородных тел: устройство управления автоматически прекращает работу станка при попадании неподдающихся дроблению инородных тел, таких как винтовой зажим, молоток и пр., что предохраняет дробилку от повреждений.
- Другие характеристики управления: автоматическое реверсирование (в случае перегрузки двигателя), автоматическая остановка при работе вхолостую.
- Свободный от напряжения встроенный контакт для возможности подключения разгрузочного устройства, выбранного покупателем (вытяжки, ленточного конвейера, разгрузочного шнека).
|
