Однороторная дробильная система LR 700

Область применения

Экономичная и прочная однороторная дробилка LR 700 главным образом используется столярными, плотницкими мастерскими.Подходит для дробления:

• твердого дерева (бревен)
• ДСП
• МДФ
• паллет
• шпона, фанеры в сочетании с древесными отходами
• картона в сочетании с древесными отходами
• коры твердых древесных пород.

Однородная продукция, получаемая в результате дробления, идеально подходит для регенерации тепла при отоплении зданий и сушильных камер, а также для производства древесных брикетов.

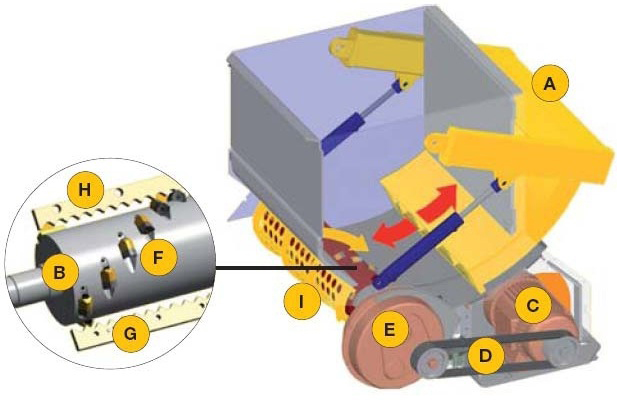

Описание работы и устройство станка Во время дробления гидравлический пресс (А) проталкивает отходы в ротор (В), который приводится в действие при помощи электрического привода (С), клинового ремня (D) и прямозубого цилиндрического зубчатого колеса (Е). Ротор оснащен реверсивными режущими пластинами (F) и дробит материал основными (G) и вспомогательными резц ми (H). Материал проходит через отверстия отборочного сита (I). Размер фракции определяется размером отверстий сита.

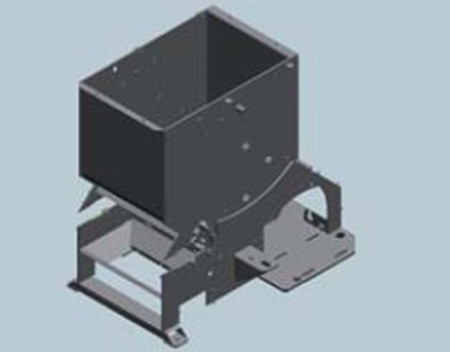

	Корпус станка прочная сварная конструкция с воронкой (толщина стен 12мм) армирована в области опоры двигателя и траверсы крутящего момента компактная конструкция подвод аспирации возможен с обеих сторон

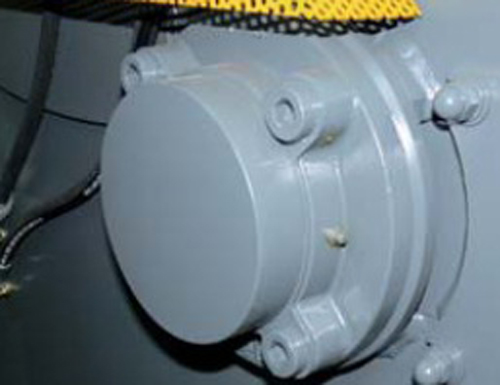

	Роторный подшипник Подшипник отделен от корпуса станка (переборка) Мощная конструкция фланцевых подшипников траверсы (используются высококачественные долговечные подшипники)

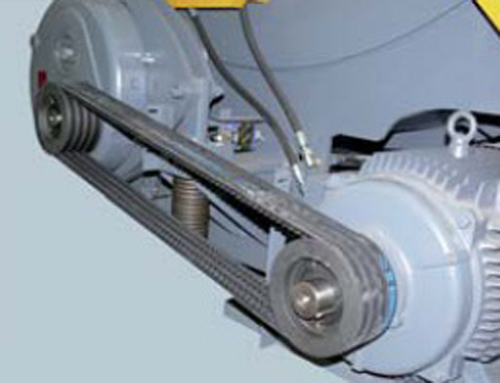

	Приводной механизм Двухпроводной механизм поддерживается траверсой крутящего момента с натяжением посредством тарельчатых пружин Прочная траверса крутящего момента Оптимальное демпфирование ударов и вибрации Станок работает равномерно с незначительной вибрацией

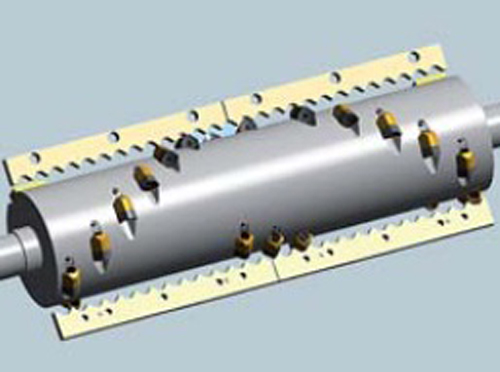

	Реверсивные режущие пластины, реверсивный держатель режущих пластин Полые вогнутые режущие пластины идеально соответствуют форме реверсивных держателей Протяжный разрез, обеспечивающий высокую производительность при незначительном потреблении энергии Сменные реверсивные держатели режущих пластин Уплотнительное кольцо, защищающее от попадания влаги

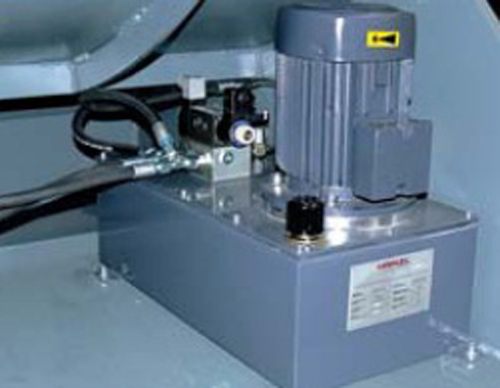

	Управление гидравлическим толкающим прессом Гидравлический пресс надежно защищен в корпусе станка При движении назад используется система дифференцирования, заставляющая пресс двигаться с удвоенной скоростью. Гидравлический пресс управляется системой SPC.
	Резцы Основные и вспомогательные резцы точно соответствуют конфигурации пластины Высокая производительность благодаря точному и тугозатянутому зазору Основной резец можно использовать с двух сторон

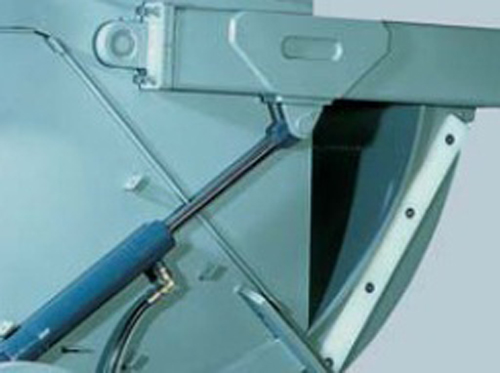

	Толкатель Экономящая пространство система полумесяца Толкатель притягивается в зону дробления с двух сторон расположенными снаружи гидравлическими цилиндрами, что препятствует их заклиниванию Простая износостойкая направляющая толкателя Специальный уплотнитель толкателя позволяет дробить тонкие материалы подобные тонкому шпону
	Система управления с автоматическим распознаванием инородных тел Система управления Siemens LOGO Шкаф управления подсоединен к станку посредством 4-х метрового кабеля Стандартное распознавание инородных тел: устройство управления автоматически прекращает работу станка при попадании не поддающихся дроблению инородных тел, таких как винтовой зажим, молоток и пр., что предохраняет дробилку от повреждений. Другие характеристики управления: автоматическое реверсирование (в случае перегрузки двигателя), автоматическая остановка при работе вхолостую. Свободный от напряжения встроенный контакт для возможности подключения разгрузочного устройства, выбранного покупателем (вытяжки, ленточного конвейера, разгрузочного шнека).
