Сортировочные машины фирмы SCHULE

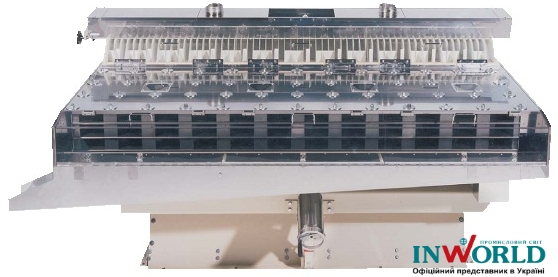

ВЫСОКОПРОИЗВОДИТЕЛЬНАЯ ПАДДИ-МАШИНА – НАХОДИТ МЕЛЬЧАЙШИЕ ОТЛИЧИЯ

Выпуском падди-машины SCHULE продолжает 100-летний опыт изготовления высокоточных сортировочных машин. Новое исполнение обеспечивает значительно улучшенную точность извлечения при большей производительности.

Падди-машина ТН3 выпускается в четырёх вариациях:

• с 24, 36, 48 и 60 камерами, которые располагаются на 2, 3, 4 или 5 параллельных деках. В связи с этим все четыре размера нуждаются в одинаковой площади на мельнице.
• Новая концепция падди-машины отвечает самым высоким требованиям относительно производительности и качества сепарации.
• Падди-машина «Шуле» запатентована.

Полностью стальная конструкция Секции рабочей камеры имеют прямую конструкцию, исполнение преимущественно из нержавеющего материала Входной патрубок с двумя аспирационными подключениями Новый принцип запитки Сливные каналы с большими поперечными сечениями Равномерная загрузка отдельных камер Регулирование длины хода в трех положениях Точная регулировка наклона стола Электронное регулирование числа оборотов Точные продольные направляющие стола, обеспечивающие плавность хода

Установка падди-машины всегда успешна, когда традиционные процессы сортировки не справляются (напр., разного рода сита или всасываемый/сжатый воздух) с сепарацией различного материала практически одинакового размера и веса.

Падди-машины применяются:

• в пищевой промышленности
  для сепарации частиц шелухи от обрушивания миндальных, абрикосовых, персиковых зерен или подобного материала
• на семенных заводах
  для отделения тяжелого продукта с потенциальным зародышевым действием от слабого к прорастанию легкого продукта, а также для сепарации проросших семян или сорняков
• на шелушильных установках
  для отделения необрушенного зерна от шелушенного риса, овса, проса и пленчатых культур
• на мельницах для сепарации мягких зерен пшеницы, чеснока, спорыньи, дикой редьки и др. от твердых сортов пшеницы
• на элеваторах для отделения смеси зерна, напр., ячменя или овса от пшеницы или ржи, для сепарации проросших семян
• на солодовнях для отделения стекловидного солода от сушёного солода, плавающего ячменя и овсюга от пивоваренного ячменя
• на прочих промышленных предприятиях
  (химических, перерабатывающих) для сортировки сырья по удельному весу при практически одинаковом размере и форме

 ПРОСЕИВАТЕЛЬ С ВИХРЕВЫМ ПОТОКОМ– ЧИСТОТА ПОРОШКА

В качестве контрольного сита и для отделения мелкого битого зерна и зародышей из шлифованной муки и прочих порошкообразных продуктов компания SCHULE предлагает Вам удобный и тихо работающий просеиватель с вихревым потоком типа WSM 65. Шланг сита - самоочищающийся, сито - легкосменное.

 ВЫСОКОПРОИЗВОДИТЕЛЬНЫЙ ВОЗДУШНЫЙ СЕПАРАТОР ДЛЯ ОТДЕЛЕНИЯ ЛУЗГИ – ДЛЯ ТЯЖЕЛЫХ ПРОДУКТОВ

Сепаратор с циркуляцией воздуха HUS 1260 используется везде, где нужно отделить легкие частицы от тяжелых, например: Отделение шелухи всех шелушенных зерновых и пленчатых культур Отделение непроросшего зерна Отделение пыли и частиц соломы Сепарация крупки Сепарирование синтетических материалов и металлов Использование в качестве устройства для предварительной или дополнительной очистки в системе ситовых аппаратов

Машина имеет цельнометаллическую конструкцию. Шнек на входе распределяет поступающий продукт равномерно по всей рабочей ширине сепаратора. Благодаря новой концепции отделяющих камер с воздушным выпрямителем, используется вся ширина всасывания при высокой степени сепарации.

Через смотровое окошко можно наблюдать за процессом сепарации в освещенной отделяющей камере. Машина работает в системе вентиляции с рециркуляцией воздуха, дополнительные сепараторы или фильтры не требуются.

Три разгрузочных шнека транспортируют сепарированный продукт в систему трубопроводов. Имеется возможность выбора между двумя и тремя фракциями. Если требуется только две фракции, средняя фракция закрывается. Тогда собираются только тяжелые и легкие частицы.

Максимум 5% циркуляционного воздуха от трех разгрузочных шнеков отдается в систему трубопроводов. Машина работает практически бесшумно. Степень сепарации можно регулировать с помощью клапана для подсоса воздуха.

РАССЕВЫ – ЧИСТАЯ КЛАССИФИКАЦИЯ

Рассевы фирмы «SCHULE» типа PLS предлагают большую производительность на очень маленькой площади. Они обеспечивают Вашему сырью высокое качество сепарирования. Рассевы служат, главным образом, для классификации риса. Рассев состоит из стальной конструкции, которая благодаря подвесным стержням несет защищенный самобалансирующийся корпус сита. Инерционная масса, которая приводится в действие через клиновой ремень посредством электродвигателя, производит круговое движение ситового корпуса. Соединениями между стационарными стальными конструкциями и в жестко интегрированных подводящих и сточных устройствах являются гибкие тканевые шланги. Для крепления этих шлангов предусмотрены натяжные кольца. Размер просеивающих машин определяется согласно технологической схеме.

Сортируемый продукт подается в рассев через загрузочную воронку и гибкий подводящий тканевый шланг. Оснащенные выбранными ситами ситовые рамки принимают продукт. Во входном отверстии машины он равномерно распределяется по одному или нескольким ситам для предварительной сортировки. Загрязненный продукт либо поступает в следующие сита, либо попадает в выпускное отверстие. То же самое касается и продукта из сит для предварительной сортировки, который просеивается дальше пока не будет достигнута желаемая сепарация. Различные фракции затем собираются и по соответствующим каналам отводятся к выпускам.

ТРИЕРЫ – ВСЕ ЗАВИСИТ ОТ ДЛИНЫ

Триерный цилиндр с ячеистыми карманами (желобами) предназначен для сортировки по длине, например, для сортировки риса. Многие крупы, семена, зерно и другие зернистые продукты, подлежащие сепарации, имеют практически идентичные размеры, за исключение длины. Благодаря их отличию по длине, точное отделение можно произвести с помощью триера. Тысячи карманов (желобов), обеспечивающих точность сортировки, изготовлены из специальной листовой стали и составляют основу цилиндра. Эти карманы отсортировывают дробленый материал или более короткие по длине продукты. Производительность триерного цилиндра зависит от процентного содержания дробленых частиц, которые должны сортироваться карманами. При использовании на рисовом заводе отделение дробленого риса от целого является главной задачей триера.
